Hält Ihr Mauerwerk trocken!

Das Alu-Fensterbank-Abschlussprofil
mit den herausnehmbaren Lamellen für
Sonnenschutzsysteme mit Führungsschienen.

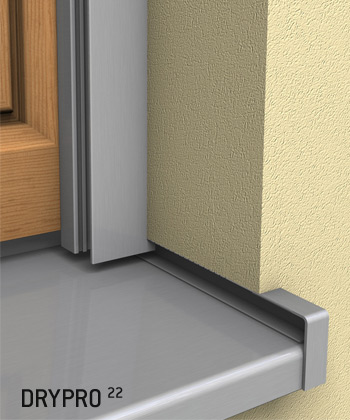

Drypro 22
Drypro 22
DRYPRO 22 gleitend das ALU – Fensterbank – Abschlussprofil mit herausnehmbaren Lamellen zum Integrieren verschiedene Sonnenschutzsysteme im Raffstore – Jalousien und Rollladenbereich auf Sicht und Ausführung Unterputz mit unterschiedlichen Profilbreiten.

Materialeigenschaften:

Der Seitenabschluss ist aus stranggepresstem Aluminium in der Legierung AlMgSi 0.5, F22 gefertigt. Optisch ansprechende Blende 25mm & Blende 40mm für Neubauten und Renovierungen. Auf Wunsch in vielen RAL-Farbtönen lieferbar. Oberfläche eloxiert oder pulverbeschichtet. Witterungsbeständig - Robust und lange haltbar.

Drypro 22 mit herausnehmbaren Lamellen ist so ausgeführt, dass die thermisch bedingten Längenausdehnungen der Sonnenschutzsysteme sich nicht mit dem Seitenabschluss – Fensterbank behindern. Raffstore – Jalousien und Rollladenführungsschienen laufen in der seitlichen Aufkantung mit einem Abstand von 8 mm zur Oberkante der Fensterbank. Vermeidung von Putzrissen und Wassereintritte in Verwendung mit Anputzleisten wird Regenwasser sicher nach außen abgeleitet.

Vielfache Gestaltungsmöglichkeiten und Einsatzbereiche
durch attraktive Oberflächenveredelung in Eloxal- und RAL-Farbtönen:

DryPro 22 gleitend

Nr. C0, Natur eloxiert
Blende 25 mm
Ausladung von 70-360 mm

Drypro 22 - Oberflächenveredelung

DryPro 22 gleitend

Nr. C33, Mittelbronze
Blende 25 mm
Ausladung von 70-360 mm

Drypro 22 - Oberflächenveredelung

DryPro 22 gleitend

Nr. 9016, HWF6005M, HWF7016M, HWF8017M
Blende 25 mm
Ausladung von 70-360 mm

Drypro 22 - Oberflächenveredelung Drypro 22 - Oberflächenveredelung Drypro 22 - Oberflächenveredelung Drypro 22 - Oberflächenveredelung

DryPro 22 gleitend

AU Blank
Blende 40 mm
Ausladung von 50-400 mm

Drypro 22 - Oberflächenveredelung

DryPro 22 gleitend

BC0 Natur Elox.
Blende 40 mm
Ausladung von 50-400 mm

Drypro 22 - Oberflächenveredelung

DryPro 22 gleitend

RAL 9016, 8017G., 6005M.
Blende 40 mm
Ausladung von 50-400 mm

Drypro 22 - Oberflächenveredelung Drypro 22 - Oberflächenveredelung Drypro 22 - Oberflächenveredelung

Die Darstellung der Farben kann durch individuelle PC-Konfiguration abweichen.

Hinweise zur Montage

  • Halten Sie den DRYPRO Seitenabschluss hinten am Fenster-Setzholz an.
  • Markieren Sie die Vorderkante der Führungsschiene am DRYPRO Seitenabschluss.
  • So erhalten Sie die exakte Tiefe für das Herausnehmen der Lamellen.
  • Nehmen Sie mit einer herkömmlichen oder der speziell entwickelten DRYPRO Zange die Lamellen von hinten nach vorne heraus.
  • Die Fensterbank verschrauben Sie am Setzholz (zu beachten ist die thermische Trennung) mit dem dafür vorgesehenen Befestigungsmaterial – Abdichten im Anschlussbereich.

Befestigung

  • DRYPRO Seitenabschluss wird mittels eines Klemmsteges auf die Alu-Fensterbank aufgesteckt.
  • Im Bereich der Ecken hinten muss mit Butylecken abgedichtet werden.

Wichtige Hinweise

  • Bei der Montage der Fensterbänke ist darauf zu achten, dass die 5°-Ablaufschräge auch nach dem Einbau sichergestellt ist.
  • Die werkseitig gelieferte Schutzfolie soll nicht länger als 6 Monate auf der am Bau montierten Fensterbank verbleiben.
  • Grobe Mörtel- bzw. Putzreste müssen sofort entfernt werden. Dies gilt auch für folierte Oberflächen.
  • Profilmaterial: hochwertiges Aluminium
  • Profil ist mit jeder beliebigen RAL-Farbe oder Eloxierung witterungsbeständig beschichtet erhältlich
  • Beachten Sie zu DRYPRO 22 gleitend!
    Die erste und zweite Lamelle von hinten angehend dürfen bei diesem System nicht ausgenommen werden! Es handelt sich hier um einen Gleitabschluss mit einem Dichtungssystem, das die ersten zwei Lamellen für eine Dichtheit mit Klemmfunktion benötigen. (Wird das nicht beachtet, ist keine Dichtheit im Eckbereich hinten der Fensterbank mehr gegeben!)
